Hey! Sebagai pembekal Ac Metal Enclosed Switchgear, saya sering ditanya tentang urutan pemasangan komponennya. Jadi, saya fikir saya akan berkongsi beberapa pandangan tentang topik ini dalam catatan blog.

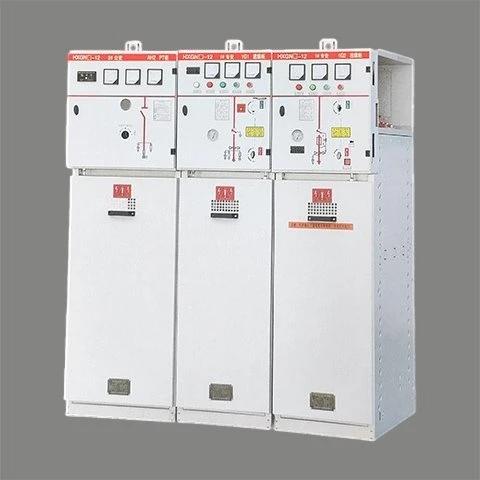

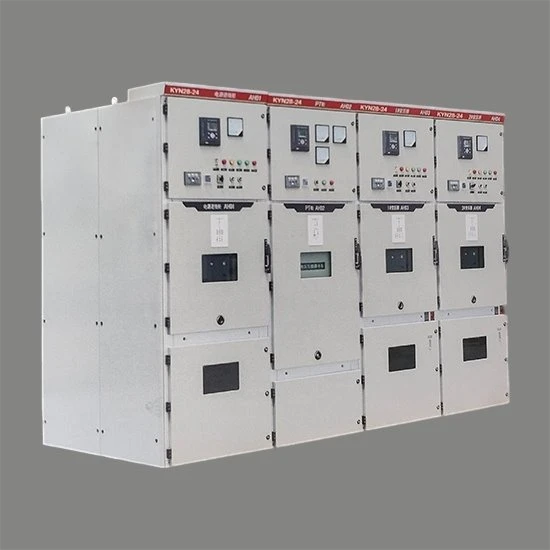

Mari kita mulakan dengan memahami apa itu Ac Metal Enclosed Switchgear. Ia merupakan peralatan penting dalam sistem elektrik, digunakan untuk mengawal, melindungi dan mengasingkan litar elektrik. Terdapat pelbagai jenis, sepertiAlat Suis AC Bersalut Logam Boleh Tarik,Alat suis tetap,Alat Suis Tertutup Logam Jenis Tetap, danUnit Utama Gelang Modular. Anda boleh menyemak butiran lanjut tentangAlat Suis Tertutup Logam Acdi laman web.
Pemeriksaan Pra-pemasangan
Sebelum kita beralih ke urutan pemasangan, adalah sangat penting untuk melakukan beberapa semakan pra-pemasangan. Mula-mula, pastikan tapak pemasangan bersih dan kering. Sebarang kelembapan atau kotoran boleh menyebabkan masalah di kemudian hari. Periksa dimensi suis dan kawasan pemasangan. Mereka perlu dipadankan dengan sempurna. Anda tidak mahu berakhir dengan suis yang terlalu besar atau terlalu kecil untuk ruang.
Juga, periksa semua komponen untuk sebarang kerosakan yang boleh dilihat. Cari penyok, calar atau bahagian yang longgar. Jika anda menemui sebarang masalah, lebih baik anda menyelesaikannya sebelum memulakan pemasangan. Ini boleh menjimatkan banyak sakit kepala di jalan raya.
Urutan Pemasangan
1. Pemasangan Pangkalan
Langkah pertama ialah memasang tapak suis. Pangkalan menyediakan asas yang stabil untuk keseluruhan unit. Letakkan tapak pada permukaan lantai yang disediakan dan pastikan ia rata. Anda boleh menggunakan tahap semangat untuk menyemak ini. Setelah ia rata, kencangkan tapak ke lantai menggunakan bolt atau sauh yang sesuai. Ini akan menghalang gear suis daripada bergerak semasa operasi.
2. Pemasangan Bingkai
Selepas pangkalan dipasang, sudah tiba masanya untuk memasang bingkai. Bingkainya seperti rangka alat suis. Mulakan dengan menyambungkan anggota menegak dan mendatar bingkai. Gunakan bolt dan nat yang disediakan untuk mengikat sambungan. Pastikan semua sambungan rapat. Bingkai yang longgar boleh menyebabkan getaran dan masalah lain.
3. Pemasangan Busbar
Bar bas adalah bahagian penting alat suis. Mereka membawa arus elektrik antara komponen yang berbeza. Pasang busbar di dalam bingkai mengikut spesifikasi reka bentuk. Anda perlu berhati-hati semasa mengendalikan busbar kerana ia berat dan boleh berbahaya jika tidak dipasang dengan betul. Sambungkan bar bas ke terminal yang sesuai dan pastikan sambungannya bersih dan ketat.
4. Pemasangan Pemutus Litar
Pemutus litar ialah komponen utama yang melindungi sistem elektrik daripada beban lampau dan litar pintas. Pasang pemutus litar pada kedudukan yang ditetapkan dalam gear suis. Sambungkan pemutus litar ke bar bas dan komponen lain yang berkaitan. Periksa penjajaran pemutus litar dan pastikan ia boleh beroperasi dengan lancar.
5. Pemasangan Pemutus Penyambung dan Suis Pembumian
Pemutus digunakan untuk mengasingkan litar apabila penyelenggaraan atau pembaikan diperlukan. Suis pembumian digunakan untuk menyediakan laluan selamat untuk arus elektrik ke tanah. Pasang komponen ini pada kedudukan yang betul dan sambungkannya ke bahagian suis yang sesuai. Pastikan pengendalian suis ini mudah dan boleh dipercayai.
6. Pemasangan Peranti Kawalan dan Perlindungan
Peranti kawalan dan perlindungan, seperti geganti dan meter, digunakan untuk memantau dan mengawal operasi suis. Pasang peranti ini pada panel kawalan. Sambungkan pendawaian mengikut rajah pendawaian. Dua kali - semak semua sambungan untuk memastikan tiada wayar yang longgar.
7. Pendawaian dan Pemasangan Kabel
Setelah semua komponen berada di tempatnya, tiba masanya untuk melakukan pemasangan pendawaian dan kabel. Halakan kabel dengan kemas di dalam alat suis dan sambungkannya ke terminal yang sesuai. Gunakan pengikat kabel untuk memastikan kabel teratur. Pastikan kabel terlindung dengan betul untuk mengelakkan bahaya elektrik.
8. Pemeriksaan Akhir
Selepas pemasangan selesai, lakukan pemeriksaan akhir. Periksa semua sambungan sekali lagi untuk memastikan ia ketat. Uji operasi pemutus litar, pemutus sambungan dan suis lain. Semak bacaan pada meter dan pastikan ia normal. Jika semuanya kelihatan baik, anda sudah bersedia untuk menghidupkan alat suis.
Mengapa Ikut Urutan Pemasangan yang Betul?
Mengikuti urutan pemasangan yang betul adalah penting untuk beberapa sebab. Pertama, ia memastikan keselamatan sistem elektrik. Alat suis yang dipasang dengan betul mengurangkan risiko kebakaran elektrik dan bahaya lain. Kedua, ia meningkatkan prestasi alat suis. Komponen yang dipasang dalam susunan yang betul berfungsi bersama dengan lebih cekap, yang boleh membawa kepada kebolehpercayaan yang lebih baik dan hayat perkhidmatan yang lebih lama.
Hubungi untuk Pembelian dan Konsultasi
Jika anda berada di pasaran untuk Ac Metal Enclosed Switchgear atau mempunyai sebarang pertanyaan tentang proses pemasangan, jangan teragak-agak untuk menghubungi anda. Kami di sini untuk membantu anda dengan semua keperluan suis anda. Sama ada anda memerlukan alat suis berskala kecil untuk projek kediaman atau berskala besar untuk aplikasi perindustrian, kami sedia membantu anda.
Rujukan
- Buku Panduan Pemasangan Elektrik
- Manual Pemasangan Pengilang Switchgear
